Трансформаторын FR4 эпокси шилэн хавтан

Үйлдвэрлэлийн тодорхойлолт

---

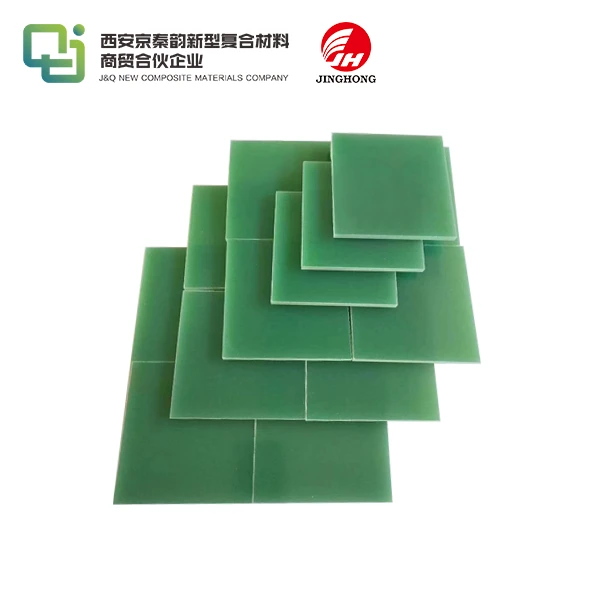

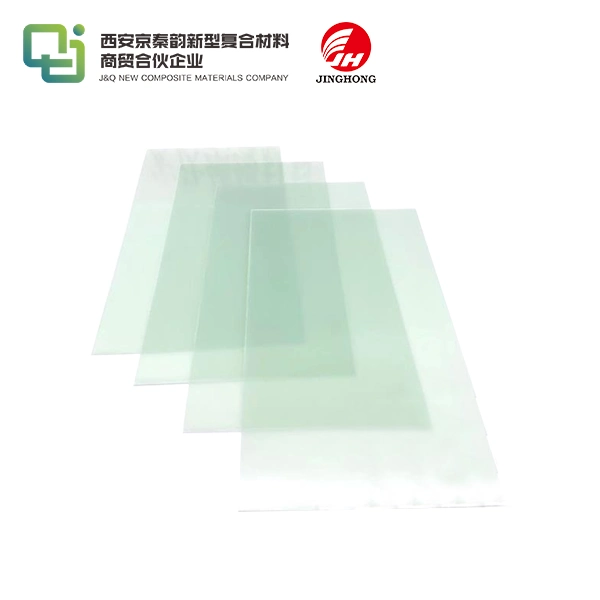

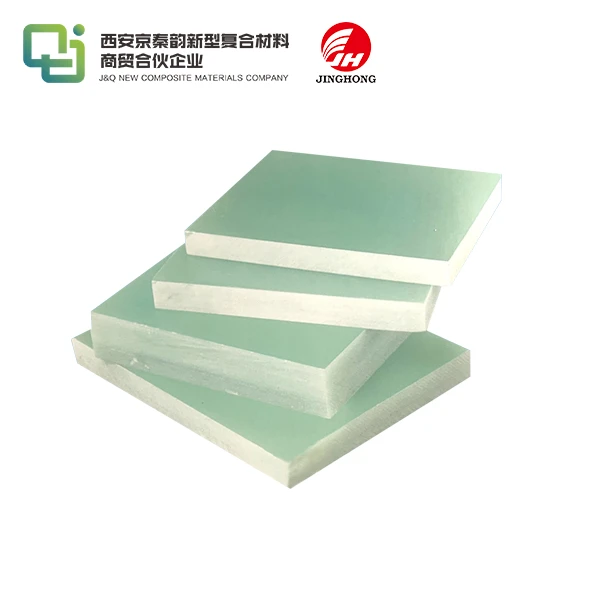

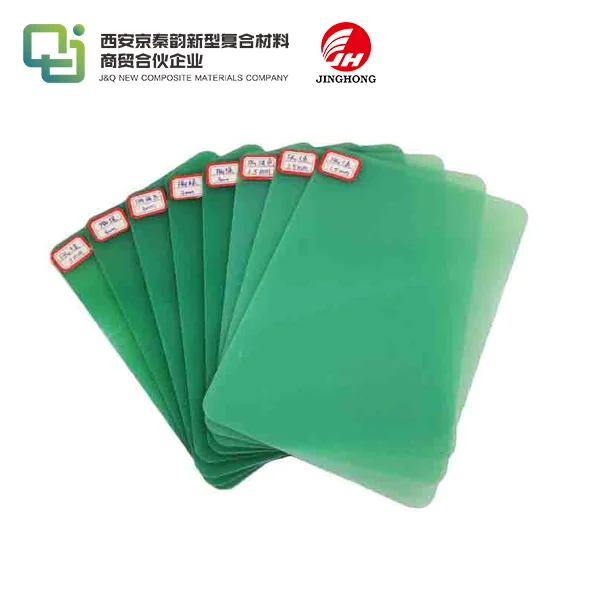

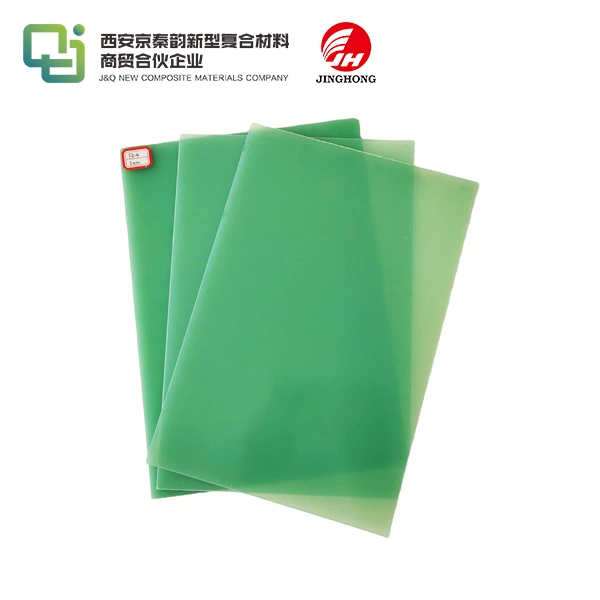

  FR4 Трансформаторын эпокси шилэн хавтан шилэн даавуу, цахилгааны эпокси давирхайгаас бүрдсэн нийлмэл хуудас материал юм. Түүний байгалийн өнгө нь цайвар ногоон өнгөтэй, гадаргуу нь гөлгөр, бөмбөлөггүй. Түүнчлэн, энэ нь маш өндөр механик бат бөх, сайн диэлектрик алдагдлын шинж чанар, сайн цахилгаан бат бэх шинж чанар, боловсруулах чадвар, галд тэсвэртэй (UL94-V0) юм.



Тээвэрлэлтийн

---

  Хүргэлтийн нийт хугацааг таны захиалгыг өгсөн цагаас эхлэн танд хүргэх хүртэл тооцно. Хүргэлтийн нийт хугацааг боловсруулах хугацаа болон тээвэрлэлтийн хугацаа болгон хуваана. Трансформаторын дагалдах хэрэгсэлд зориулсан FR4 эпокси шилэн хавтангийн захиалгаа өгсний дараа бид таны эд зүйлсийг аль болох хурдан авахыг хичээх болно.

  Боловсруулалтад эд зүйлсээ бэлтгэх, чанарын шалгалт хийх, тээвэрлэлтэнд савлах зэрэг орно. Бид 170 гаруй ажилтантай бөгөөд хүчирхэг техникийн хүчин чадал, дэвшилтэт техникийн тоног төхөөрөмж, иж бүрэн туршилтын тоног төхөөрөмж, дотооддоо хамгийн дэвшилтэт бохь дүрэх үйлдвэрлэлийн зургаан тоног төхөөрөмж, мөн утааны хийн шаталтын дараах дулааныг мөчлөгт ашиглах байгаль орчны хяналтын хоёр төхөөрөмжөөр тоноглогдсон. . Энэ бүхэн нь танд FR4 хуудсыг хамгийн богино хугацаанд, хамгийн сайн тоо хэмжээгээр авах боломжийг олгоно.

  Тээвэрлэлтийн хугацаа нь таны барааг манай агуулахаас танай газар хүртэл хүргэх хугацаа юм. Бид өөрийн гэсэн логистикийн компанитай тул танд аюулгүй, хурдан үйлчилгээ үзүүлэх боломжтой.

  Та илүү хурдан захиалга өгнө Трансформаторын бизнесийн FR4 шилэн хуудас, таны эд зүйлсийг авахад бага хугацаа шаардагдах болно.



FR4-ийн техникийн өгөгдөл

---

Үгүй	ТУРШИЛТЫН ЗҮЙЛ	UNIT	Тестийн үр дүн	ТЕСТИЙН АРГА
1	Ламинацтай перпендикуляр гулзайлтын бат бэх	МПа	571	GB / T 1303.4-2009
2	Давхаргатай перпендикуляр шахалтын бат бэх	МПа	548
3	Зэрэгцээ давхаргын нөлөөллийн хүч (Зөвхөн дэмжсэн цацраг, цоорхой)	кЖ/м²	57.3
4	Суналтын бат бэх	МПа	282
5	Босоо давхаргын эвдрэлийн хүчдэл (90℃ + 2℃, 25# трансформаторын тос, 20 секундын алхам алхмаар, φ25мм/φ75мм цилиндр электродын систем)	кВ / мм байна	16.7
6	Зэрэгцээ давхаргын эвдрэлийн хүчдэл (90℃ + 2℃, 25# трансформаторын тос, 20 секундын алхам алхмаар, φ130мм/φ130мм хавтгай хавтан электродын систем)	kV	＞ 100
7	Харьцангуй нэвтрүүлэх чадвар (50Гц)	-	5.40
8	Диэлектрик тархалтын коэффициент (50Гц)		7.2*10-3
9	Дэвтээсний дараа тусгаарлагчийн эсэргүүцэл	Ω	2.2*1013
10	нягт	г / см3	2.01
11	Ус шингээлт	mg	5.3
12	Barcol хатуулаг	-	76	GB / T 3854-2005
13	Галд тэсвэртэй, шатамхай	-р ангийн	V-0	GB / T 2408-2008
Тэмдэглэл: 1. NO.2 дээжийн өндөр (5.00~5.04) мм; 2. NO.5 дээжийн зузаан (2.02~2.06) мм; 3. NO.6 дээжийн хэмжээ (100.50~100.52)мм*(25.10~25.15)мм*(5.02~5.06)мм зузаан, Электрод хоорондын зай (25.10~25.15)мм; 4. NO.11 дээжийн хэмжээ (49.86~49.90)мм*(49.60~49.63)мм*(2.53~2.65)мм; 5. NO.13 дээжийн хэмжээ нь (13.04~13.22)мм*(3.04~3.12)мм зузаантай.



Салхины эрчим хүчний үйлдвэр	Нарны эрчим хүчний үйлдвэр	Эрчим хүчний батерейны багц үйлдвэрлэл

Механик болон цахилгааны шинж чанарыг шаарддаг дулаалгын хэсэг болгон янз бүрийн хэлбэрээр боловсруулж болно.



Үйлдвэрийн

---



үйлдвэрлэлийн үйл явц

---

Баглаа боодол, тээвэрлэлт

---

Тогтмол савлагаа, тавиураар хамгаална
